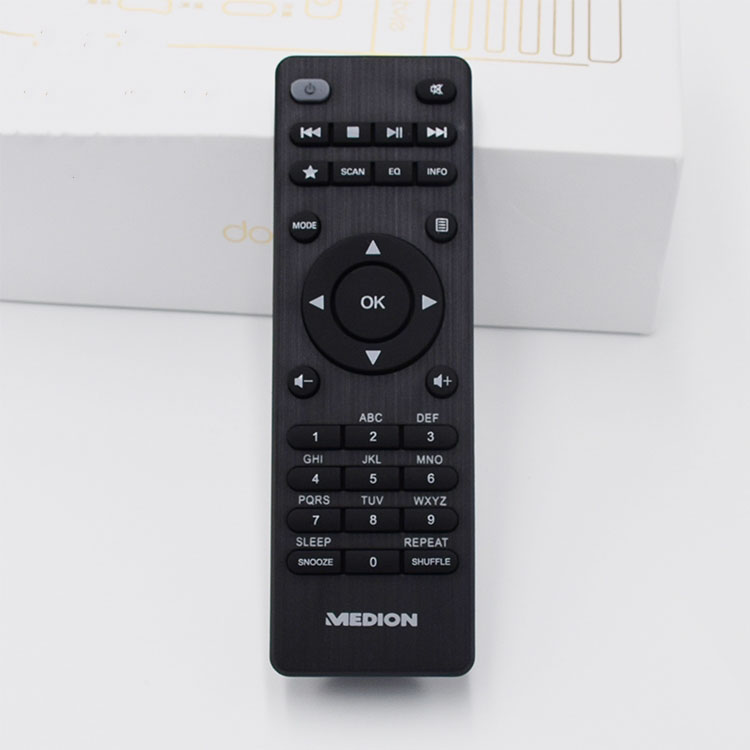

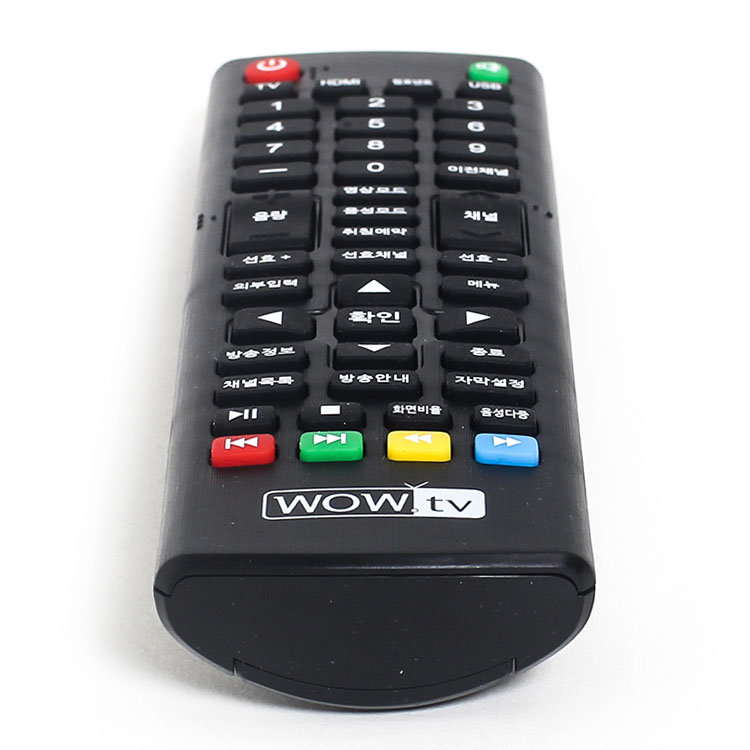

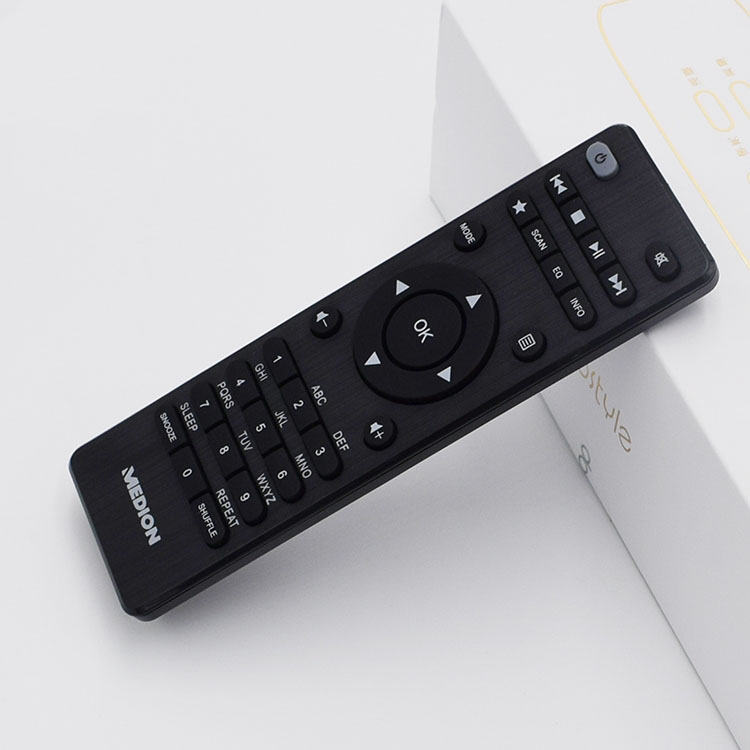

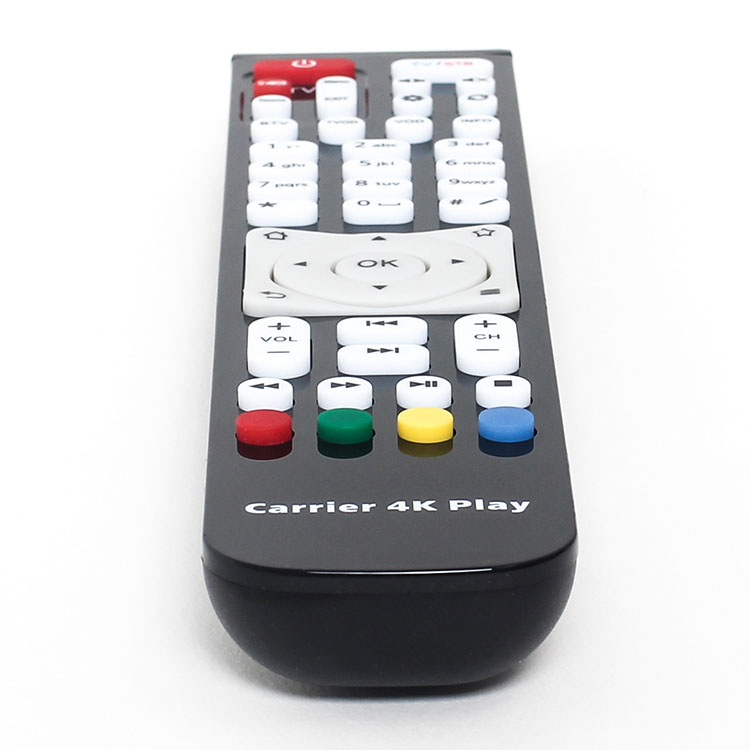

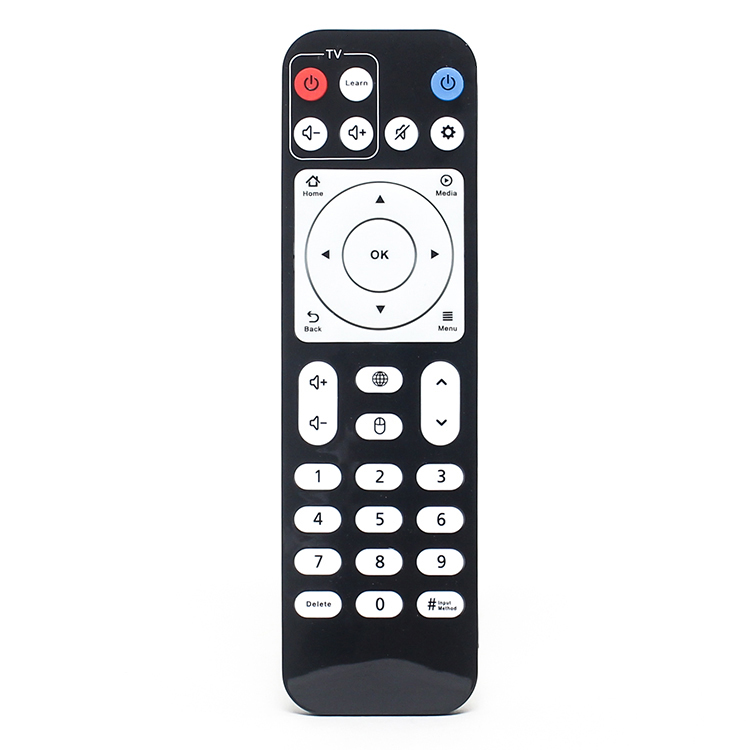

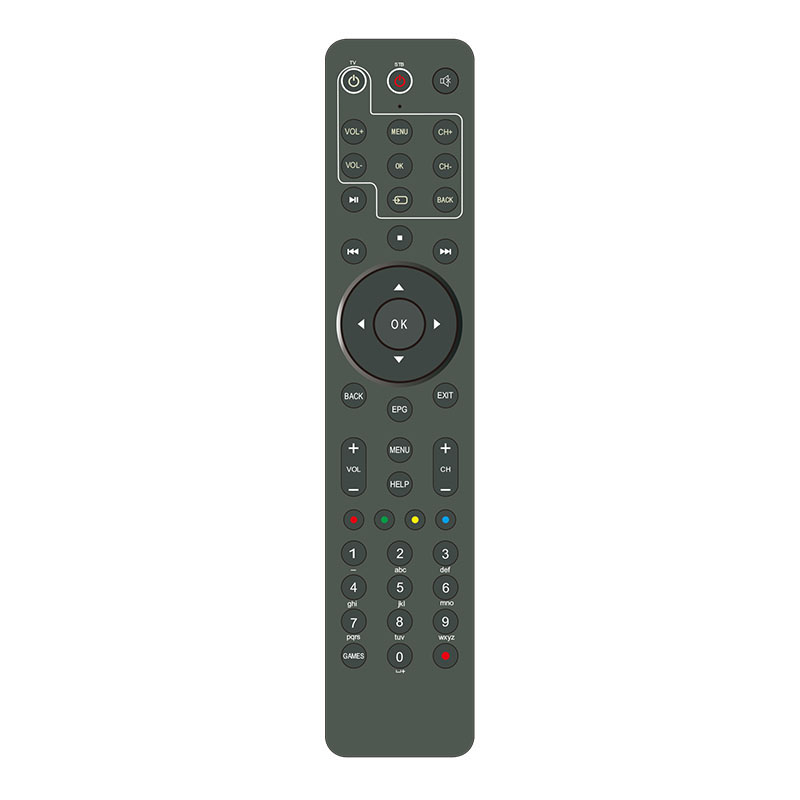

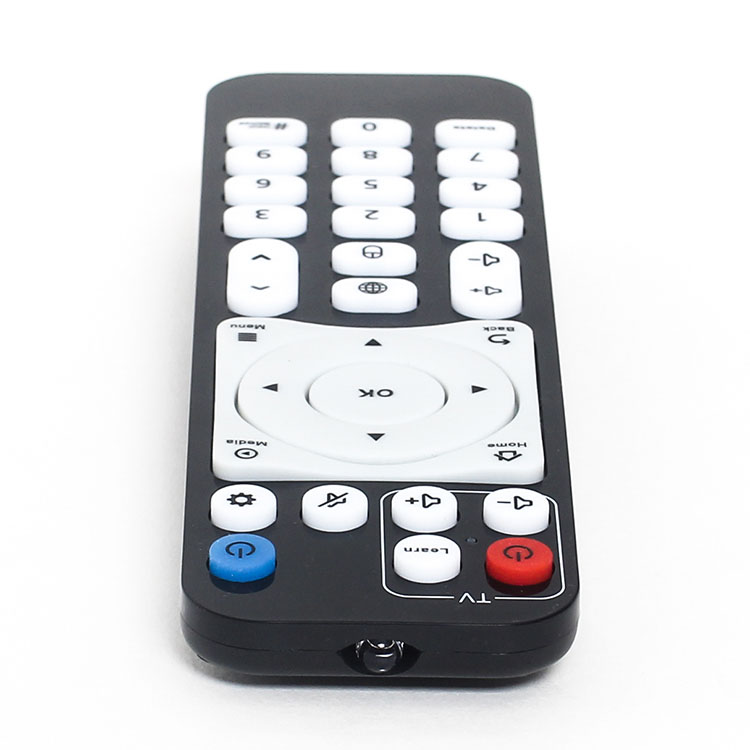

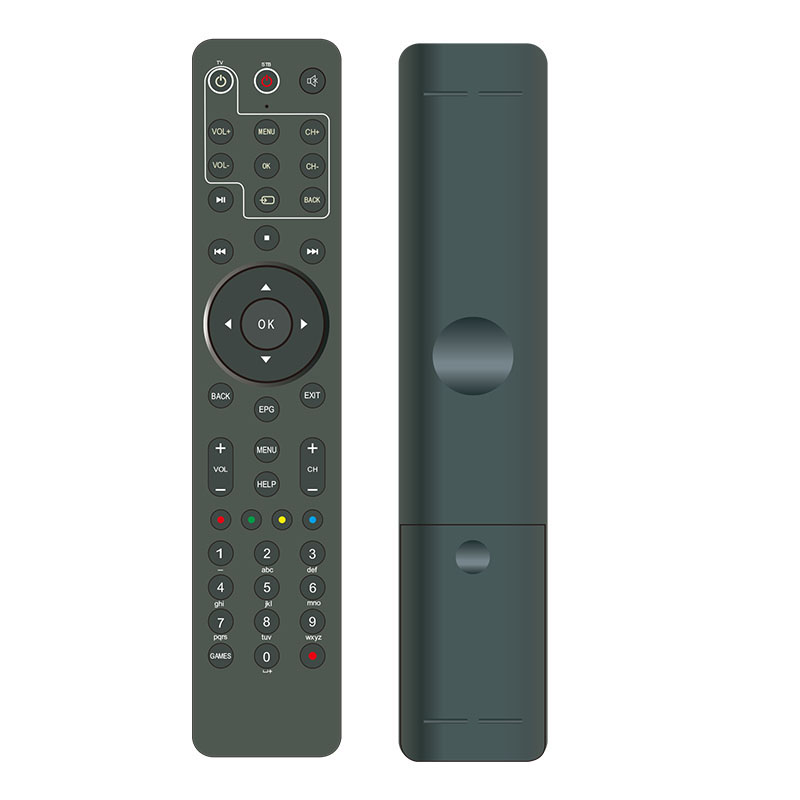

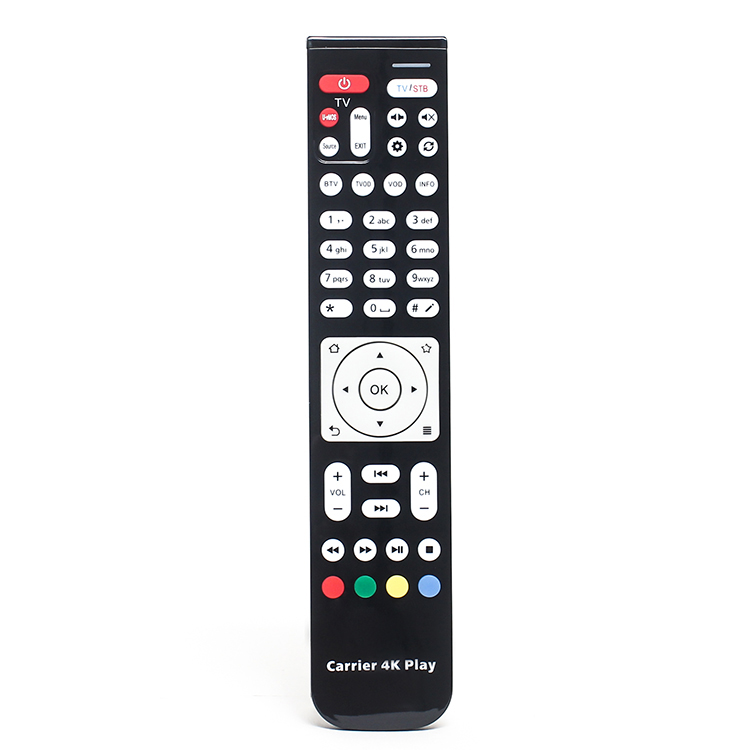

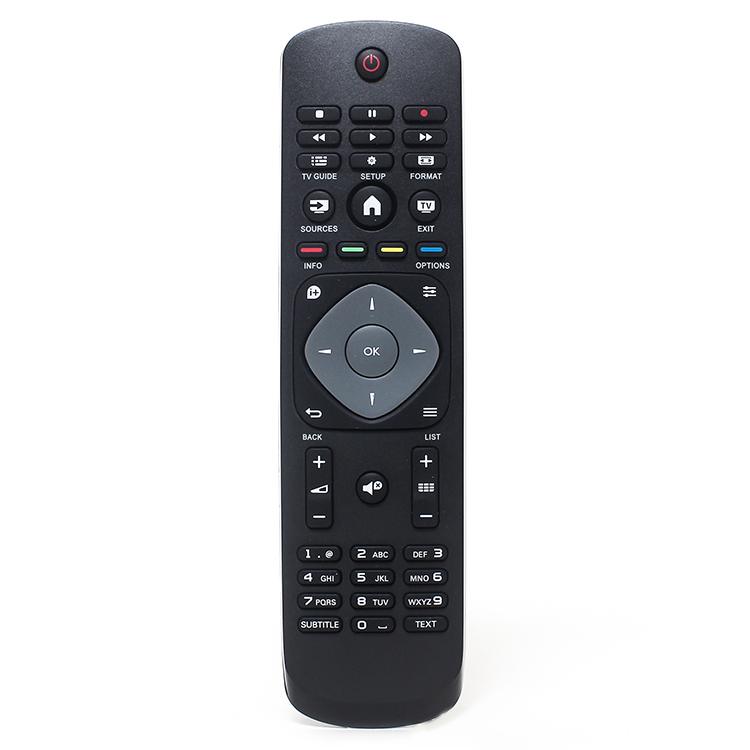

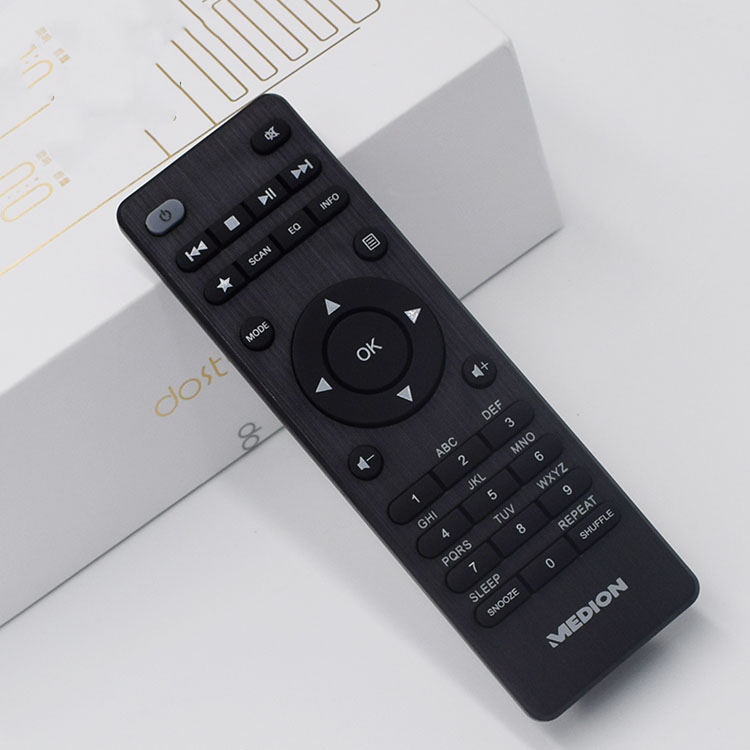

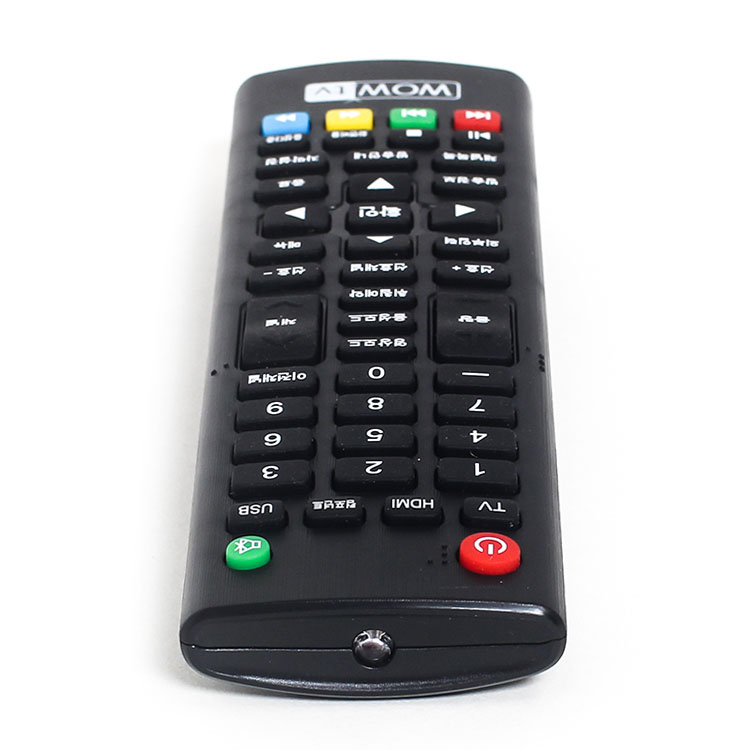

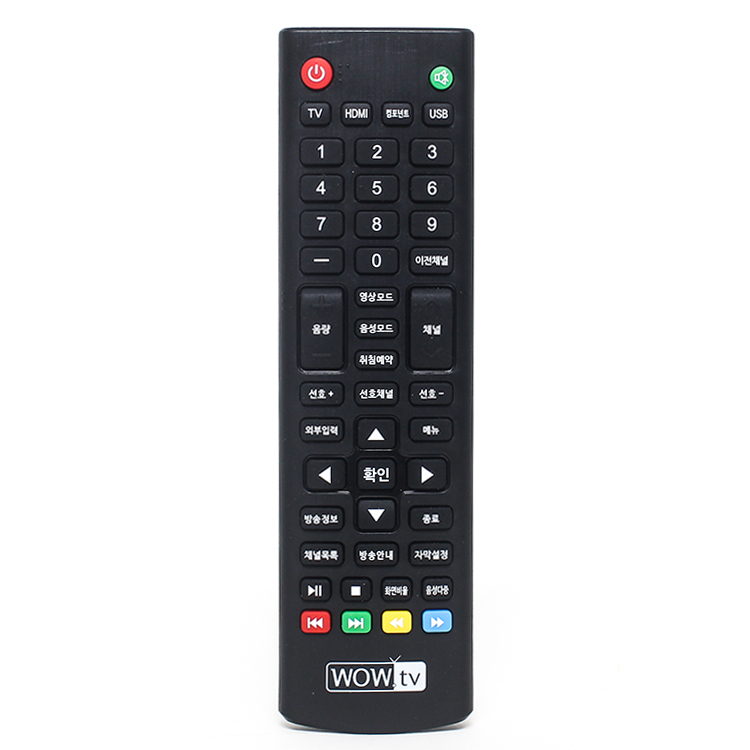

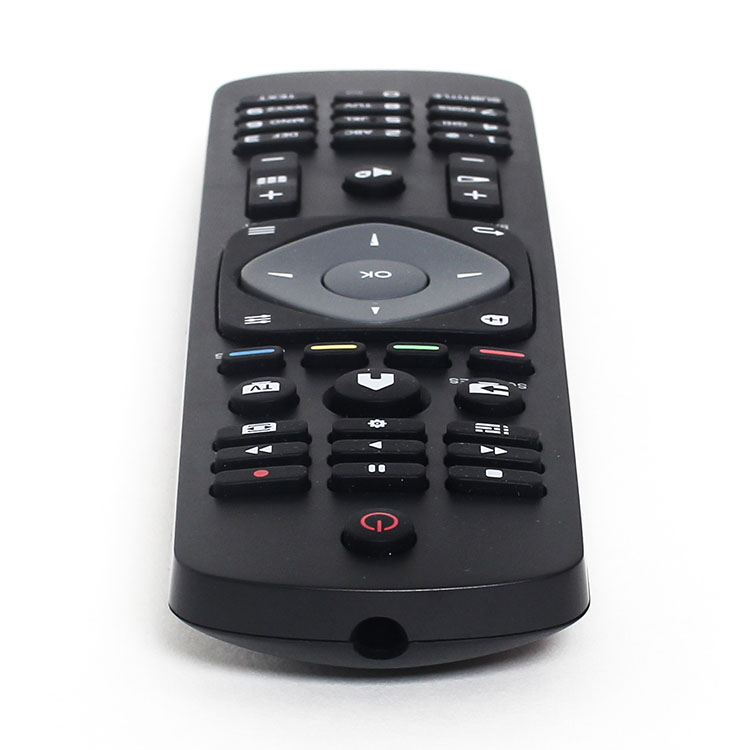

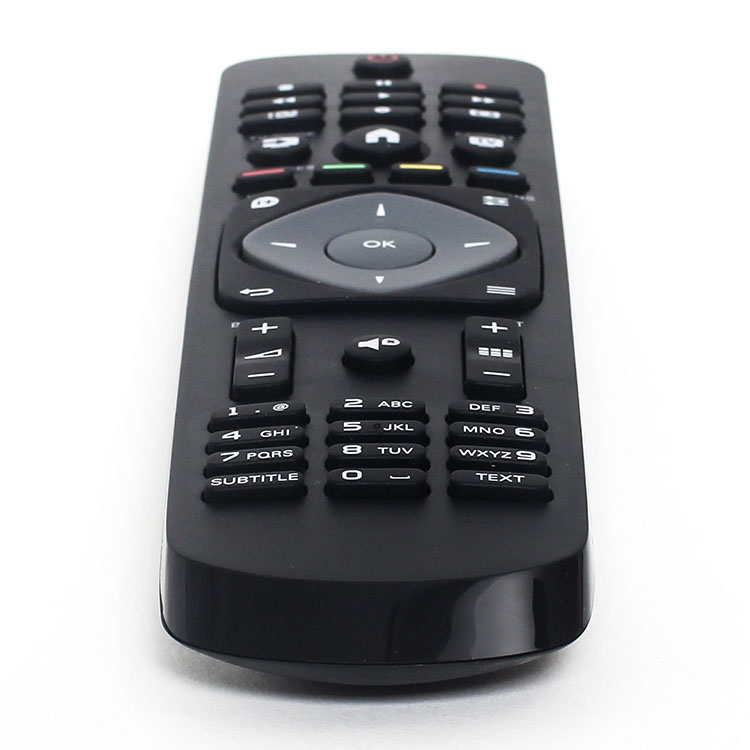

IR tālvadības pults

1. Piemērots kodētas infrasarkanās tālvadības sadzīves tehnikai;

2. Var attālināti vadīt vairākas sadzīves tehnikas;

3. Tam ir mācību/vadības multipleksēšanas taustiņš, 5–10 ierīces izvēles taustiņi un 10–20 funkciju vadības taustiņi.Ierīces izvēles taustiņš un katrs funkcijas vadības taustiņš kopīgi realizē ierīces vadību;

4. Ierīces izvēles taustiņu un dažādus funkciju vadības taustiņus var izmantot, lai apgūtu un vadītu vairāku ierīču kopīgās funkcijas;

5. Zemas izmaksas un spēcīga prettraucējumu spēja.

Nosūtiet mums e-pastu

Produkta informācija

Produktu etiķetes

Funkcija

1. Piemērots kodētas infrasarkanās tālvadības sadzīves tehnikai;

2. Var attālināti vadīt vairākas sadzīves tehnikas;

4. Ierīces izvēles taustiņu un dažādus funkciju vadības taustiņus var izmantot, lai apgūtu un vadītu vairāku ierīču kopīgās funkcijas;

5. Zemas izmaksas un spēcīga prettraucējumu spēja.

Princips

Tālvadības pults sastāv no infrasarkanās uztveršanas un pārraides ķēdes, signāla kondicionēšanas ķēdes, centrālā kontrollera 8031, programmu un datu atmiņas, tastatūras un statusa indikācijas shēmas.

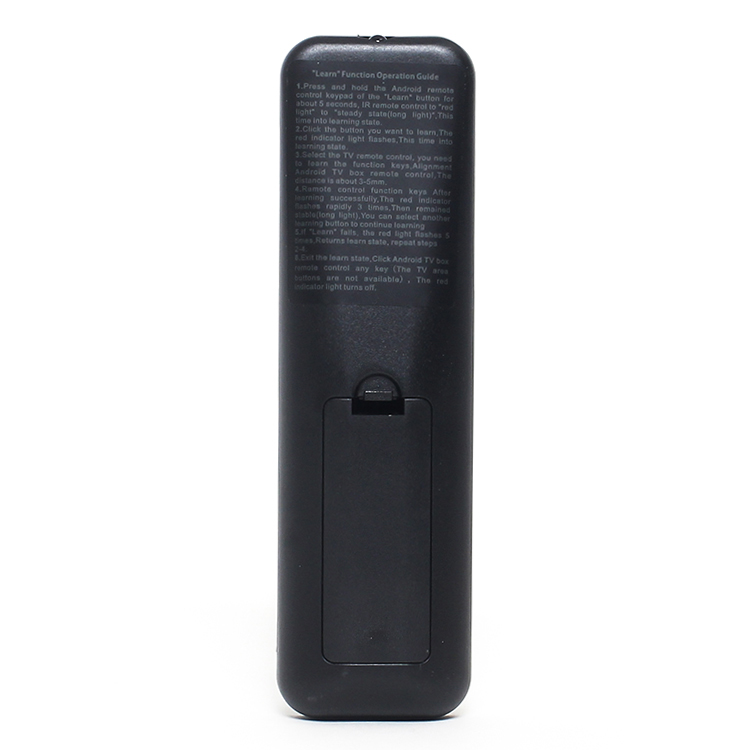

Tālvadības pultij ir divi stāvokļi: mācīšanās stāvoklis un vadības stāvoklis.Kad tālvadības pults ir mācīšanās stāvoklī, katru reizi, kad lietotājs nospiež vadības taustiņu, infrasarkano staru uztveršanas ķēde sāk uztvert ārējo infrasarkano signālu un tajā pašā laikā pārvērš to elektriskajā signālā, un pēc tam tiek veikta noteikšana, formēšana, pastiprinājumu, un pēc tam centrālais procesors regulāri nolasa to.Katra paraugu ņemšanas punkta binārie dati tiek saglabāti noteiktā atmiņas blokā ar 8 bitiem kā vienība vēlākai ierīces vadībai.Kad tālvadības pults ir vadības stāvoklī, katru reizi, kad lietotājs nospiež vadības taustiņu, centrālais procesors nolasa bināro datu sēriju no norādītās atmiņas vienības un izvada sērijveidā (laika intervāls starp bitiem un bitiem ir vienāds ar laika intervālu iztveršanas laikā ) Signāla turēšanas ķēdei tajā pašā laikā modulācijas ķēde veic signāla modulāciju.Pēc modulācijas signāla pastiprināšanas to izstaro infrasarkano staru izstarojošā diode, lai realizētu taustiņam atbilstošās ierīces funkcijas vadību.
